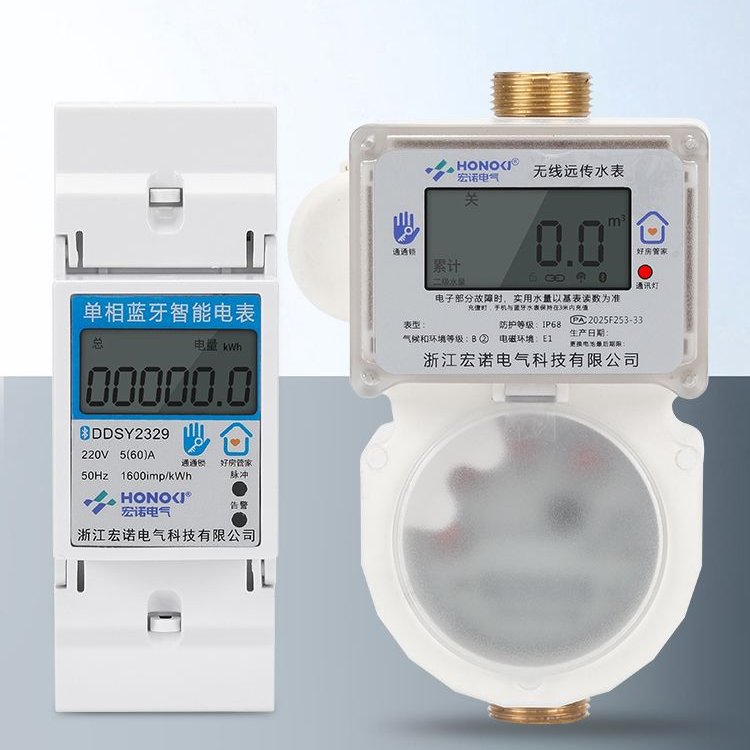

DDSY2329通通锁单相蓝牙扫码预付费导轨电表宏诺
详细信息
| | 品牌：宏诺 | | 型号：DDSY2329 | | 加工定制：是 | |
| | 类型：电子式 | | 基本电流：5 A | | 准确度等级：1.0级 | |
| | 参比电压：220 V | | 电流倍率：4倍 | | 显示方式：液晶显示 | |
| | 频率：50 Hz | | 最大电流：100 A | | 装箱数：80只 | |
通通锁单相蓝牙扫码预付费导轨电表本产品采用先进的单片机处理系统进行数据的采集、处理和保存，在传统基础表上增加蓝牙和4G通讯功能，并上传到云服务器，实现远程通信、远程抄表、远程拉合闸、手机预缴电费等功能。具有高精度、高可靠性、高过载、自身功耗低、通讯优势互补等特点，后台系统界面设计简洁美观，流程操作便捷，用户易上手使用，完美解决房东电费收缴困难，适用于公寓、物业、园区、校园等场景。
初次使用添加方式 ：
房东在手机应用市场下载通通锁或者好房管家APP，
- 电表要接上电源通电添加，接线分 火线进-零线出，
充值缴费指南：
2.房东端充值为虚拟充值，无需扣钱和任何费用
3.租客端在线缴费：租客通过房东分享的二维码，实现在线缴费，支付通过微信或支付宝端支付 ，
注意这里有个平台千分之5手续费，房东端可以设置，是扣房东的，还是扣租客端付这个手续费。
- 远程拉合闸：当电表欠费时，电表会自动拉闸。管理员可在电表有剩余电量的情况下，也可以强制拉合闸。
- 4G电表每小时自动上报一次数据，存储在云平台数据库。
（蓝牙电表远程连接的话要接G2/G3/G4网关才可以实现）
（4G电表为移动运营商卡，出厂含流量8年，30M/月）
操作说明
| 功能 |
操作步骤 |
| 屏显 |
屏幕显示参数 |
有拉闸、总电量、剩余电量、电压、功率等信息 |
| 上电初始化 |
所有字显示，直到初始化成功 |
| 校表 |
循环显示电压、电流、功率，2秒切换一次 |
| 预付费模式 |
循环显示总电量、剩余电量、电压、功率，2秒切换一次 |
| 计能模式 |
循环显示总电量、电压、功率，2秒切换一次 |
| 蓝牙连接 |
显示MAC地址，6个字节分两屏切换显示，2秒切换一次 |
| 添加电表 |
打开app左上角【≡】【更多服务】【智能电表】【添加电表】，选择计能模式/预付费模式进行添加，点击下一步，选择对应电表名称进行连接，当红灯交替闪烁后点击添加 |
| 计能模式 |
电表状态 |
App可设置通电/断电，操作记录里显示当前时间段通电/断电信息 |
| 抄表 |
App抄表后，操作记录里显示当前时间段抄表信息 |
| 总用电量 |
App主界面会显示总用电量 |
| 操作记录 |
操作记录会显示抄表总用电量、通电、断电信息 |
| 预付费模式 |
电表状态 |
App可设置通电/断电，操作记录里显示当前时间段通电/断电信息 |
| 抄表 |
App抄表后，操作记录里显示当前时间段抄表信息 |
| 充值 |
App充值范围1-9999，充值成功后显示充值金额与充值后的电量 |
| 单价 |
App设置单价范围0.01-9999.99，设置单价后再充值会更新充值金额相对应的电量 |
| 清零 |
App清零后，电表自动断电，显剩余电量显示为0.00 |
| 剩余电量 |
App主界面显示剩余电量 ，抄表、充值、修改单价、清零都会更新剩余电量 |
| 操作记录 |
操作记录会显示抄表剩余电量、通电、断电、充值金额、修改单价、清零信息 |
| 固件升级 |
新程序版本可在App【设置】【固件版本】【升级】【确定】更新至100%升级成功 |
| 删除电表 |
App【设置】【删除】是否删除，点击【删除】则电表删除成功 |
2. 功能特点
2.1 采用35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装，两种安装方式可由用户任意选择。
2.2 宽度6极，符合JB/T7121-1993标准。
2.3 具有LCD显示器，标准配置6+1位
（囤积*高电量999999.9kWh）显示。
2.4 标准配置无源电能脉冲输出（有极性），可选择无源远动电能脉冲输出（无极性），方便与各种AMR系统联接，符合IEC 62053-31和DIN 43864标准。
2.5 二个LED分别指示告警拉闸状态和电能脉冲信号指示。
3. 技术参数及规格
3.1 型号和规格
| 名称 |
型号 |
精度 |
参比电压（V） |
电流规格（A） |
单相导轨式电能表
液晶 |
DDSY2329 |
1.0级 |
220
230 |
5(20)A、
10(60)A、
20(80)A、 |
| 2.0级 |
3.2 外型安装尺寸及接线图
端口说明：该表为直接接入式，无需接入互感器。
4和3为入线时进入端. 1和2为出线端接负载 ，无源脉冲输出端口: 12(-)、11(+) 可作为校表脉冲和电能脉冲计量接口，用户不用接入， 我们表厂测试用的。
LCD屏显说明:
囤积电量*高位显示 999999.9
显示电压 U
显示电流 I
显示有功功率 P
显示蓝牙地址（APP添加水电交互时候）
显示频率Fr（可选）
显示表常数C ＸＸＸＸ
电量显示： Ｘ.Ｘ
4. 安装与使用
4.1 电能表在使用前应检查铅封是否完好，对无封或贮存期过久的电能表，必须经计量授权机构重新检验后方可安装，以保证计量精度。
4.2 电能表应安装于室内，干燥通风地方，避免强光直接照射于电能表窗口，安装电能表底板应放置于不易受湿坚固的绝缘物体上，建议安装高度为1.8米以上。
4.3 电能表应按外壳接线图方式接线， 接线要注意电流大小与线的配合接头端端子应悬紧，避免电流过大时造成仪表损坏。
4.4 接入电能表的电压应符合电能表的参比规定值，通过电流不应超过电能表所示的*大电流限，超过这一范围将会造成计量不准，严重时会造成仪表损坏和安全事故。
4.5 电能表在接入10(40)A及以上规格时，应使用铜芯引线和铜接头接入。
5. 运输与存贮
5.1 电能表运输与拆封不应受到剧烈冲击，要采用运输精密仪器的措施，并根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定运输和贮存。
5.2 电能表应保存在原包装箱内，贮存的地点应清洁，环境温度为-25℃至+70℃，相对湿度不超过85%，且空气中不应含有足以引起腐蚀的有害物质。
5.3 本产品属精密电子仪表，若在产品搬运、取用、安装过程中受到剧烈撞击或高空跌落造成外壳有明显损毁痕迹时，请不要对该电能表加电，并尽快联系我公司处理。
5.4 电能表长期不安装使用，应包装完好放回原包装箱内贮存，时间不得超过三年。
6. 品质保证
电能表自售出之日起36个月内，在用户遵守本说明书要求并在制造公司原厂封贴完好的条件下，若发现电能表不符合技术条件规定的要求时，制造公司给予免费维修或更换；超过保证期限的给予长期的有偿技术支持和维护。
浙江宏诺电气科技有限公司
