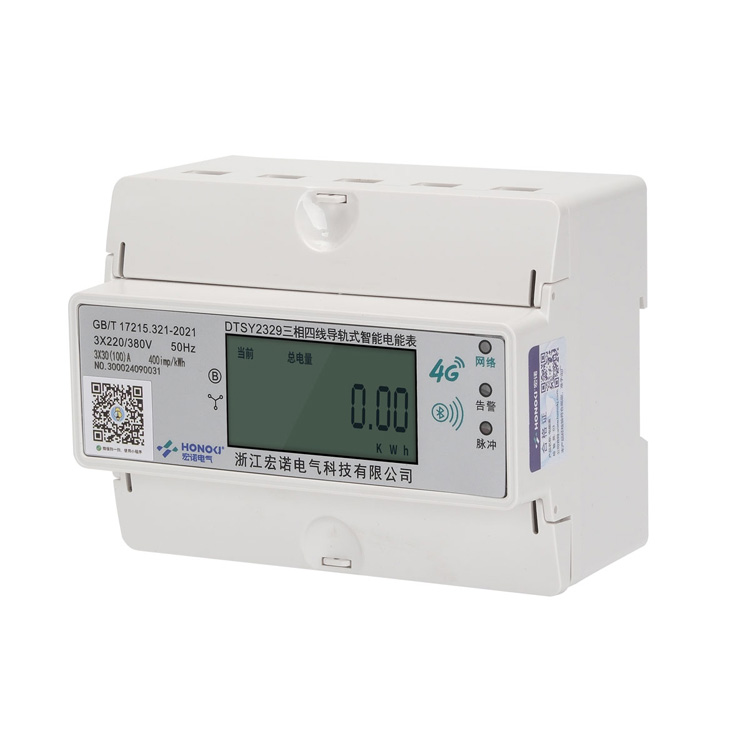

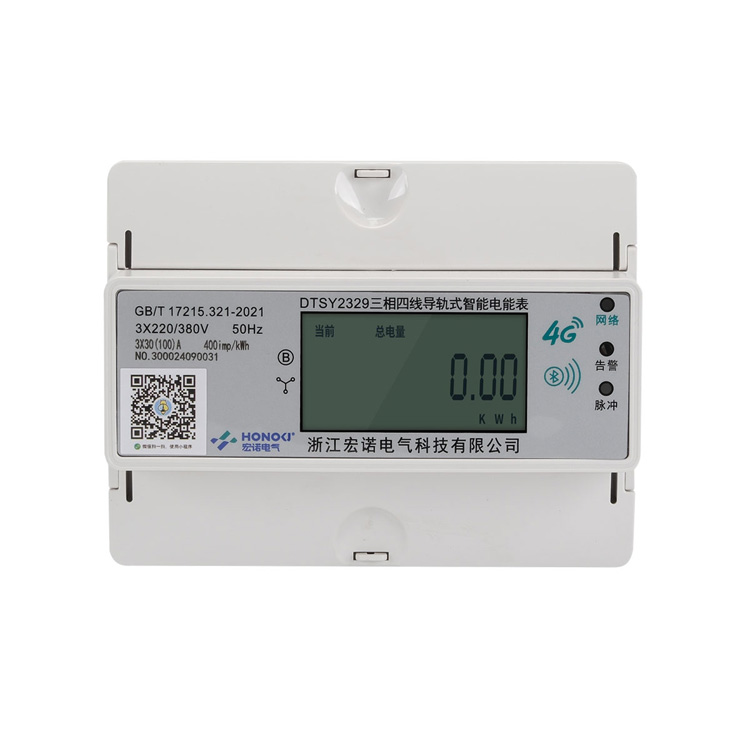

DTSY23297P三相导轨式无线远传4G智能电表宏诺
详细信息
| | 品牌：宏诺 | | 型号：DTSY2329 | | 加工定制：是 | |
| | 类型：电子式 | | 基本电流：5 A | | 准确度等级：1.0级 | |
| | 参比电压：220/380 V | | 电流倍率：4倍 | | 显示方式：液晶显示 | |
| | 频率：50 Hz | | 最大电流：100 A | | 装箱数：30只 | |
1. 概述
本产品采用先进的单片机处理系统进行数据的采集、处理和保存，在传统IC预付费电表基础上增加4G通讯功能，水表通过运营商网络实现与基站通讯，并上传到云服务器，实现远程通信、远程抄表、远程拉合闸、手机预缴电费等功能。具有高精度、高可靠性、高过载、自身功耗低、通讯优势互补等特点，后台系统界面设计简洁美观，流程操作便捷，用户易上手使用，完美解决房东电费收缴困难，适用于公寓、物业、园区、校园等场景，主要功能如下：
1）在线收款：房东通过微信小程序，添加微信、支付宝收款账号，租客缴纳电费后直接到达房东绑定的收款账号；
2）在线缴费：租客通过扫描电表二维码或房东分享二维码，实现在线缴费，支持微信支付宝双平台（4G模式下不限距离；）；
3）远程拉合闸：当电表欠费时，系统自动拉闸。管理员可在电表有剩余电量的情况下，强制拉合闸。电表每小时自动上报一次数据，存储在云平台数据库。
4）自动抄表：电表在有信号条件下，软件端电表首页间隔1个小时刷新电量。后台抄表记录，保存一天一条的记录。
2. 功能特点
2.1 采用35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装，两种安装方式可由用户任意选择。
2.2 宽度6极，符合JB/T7121-1993标准。脉冲宽度：80ms,光耦隔离，停电极开漏输出。
2.3 具有LCD显示器，标准配置6+2位（999999.99kWh）显示。
2.4 标准配置无源电能脉冲输出（有极性），可选择无源远动电能脉冲输出（无极性），方便与各种AMR系统联接，符合IEC 62053-31和DIN 43864标准。
2.5 三个LED分别指示电源状态和电能脉冲信号， RS485通讯指示。
2.6 自动检测负荷电流方向，并由左边的LED灯指示，常亮表示电流反向。
2.7 单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。
3. 技术参数及规格
3.1 型号和规格
| 名称 |
型号 |
精度 |
参比电压（V） |
电流规格（A） |
三相导轨式电能表
液晶 |
DTS |
1.0级 |
220
230 |
3X1.5(6)A、
3X10(100)A、
|
| 2.0级 |
3.2 外型安装尺寸及接线图
外型尺寸：长126 X高96.5X厚75.5mm
485信号端口说明
无源脉冲输出端口: 4(-)、3(+) 可作为校表脉冲和电能脉冲计量接口
RS485通讯端口:2(A)、1(B)
LCD屏显说明:
囤积电量*高位显示 999999.99
显示总电量
显示4G信号值
显示表常数EC- ＸＸＸＸ
4. 安装与使用
4.1 电能表在使用前应检查铅封是否完好，对无封或贮存期过久的电能表，必须经计量授权机构重新检验后方可安装，以保证计量精度。
4.2 电能表应安装于室内，干燥通风地方，避免强光直接照射于电能表窗口，安装电能表底板应放置于不易受湿坚固的绝缘物体上，建议安装高度为1.8米以上。
4.3 电能表应按外壳接线图方式接线， 接线要注意电流大小与线的配合接头端端子应悬紧，避免电流过大时造成仪表损坏。
4.4 接入电能表的电压应符合电能表的参比规定值，通过电流不应超过电能表所示的*大电流限，超过这一范围将会造成计量不准，严重时会造成仪表损坏和安全事故。
4.5.4G通讯，内置移动4G流量卡，包含8年流量费；
4.6.物联网卡信号全国覆盖断线自动拨号连接；
4.7.无需接线，系统直连；
4.8.电能计量，计量精度1.0级；
4.9.远程预付费，欠费自动拉闸断电，充值后自动恢复供电；.定时通断电，可设置多达16组通断时间段；过流过压保护，自动切断电源；
实时监测电压、电流、功率、功率因素等参数；
5. 运输与存贮
5.1 电能表运输与拆封不应受到剧烈冲击，要采用运输精密仪器的措施，并根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定运输和贮存。
5.2 电能表应保存在原包装箱内，贮存的地点应清洁，环境温度为-25℃至+70℃，相对湿度不超过85%，且空气中不应含有足以引起腐蚀的有害物质。
5.3 本产品属精密电子仪表，若在产品搬运、取用、安装过程中受到剧烈撞击或高空跌落造成外壳有明显损毁痕迹时，请不要对该电能表加电，并尽快联系我公司处理。
5.4 电能表长期不安装使用，应包装完好放回原包装箱内贮存，时间不得超过三年。
6. 品质保证
电能表自售出之日起24个月内，在用户遵守本说明书要求并在制造公司原厂封贴完好的条件下，若发现电能表不符合技术条件规定的要求时，制造公司给予免费维修或更换；超过保证期限的给予长期的有偿技术支持和维护。
浙江宏诺电气科技有限公司
