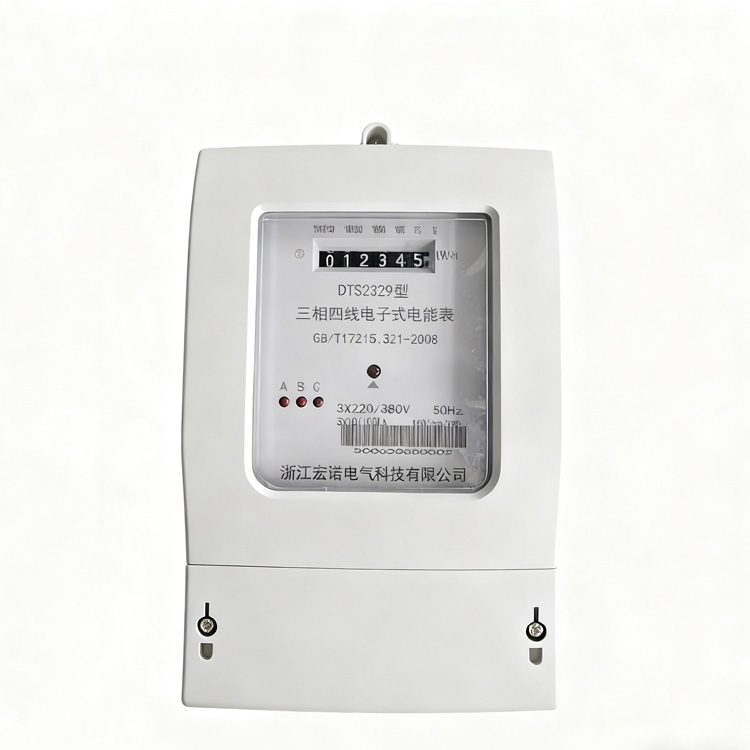

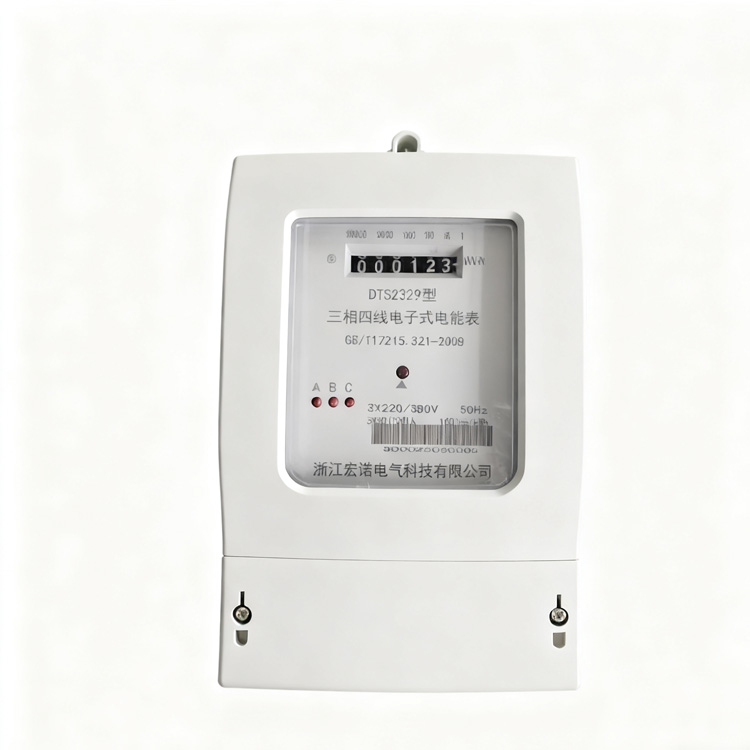

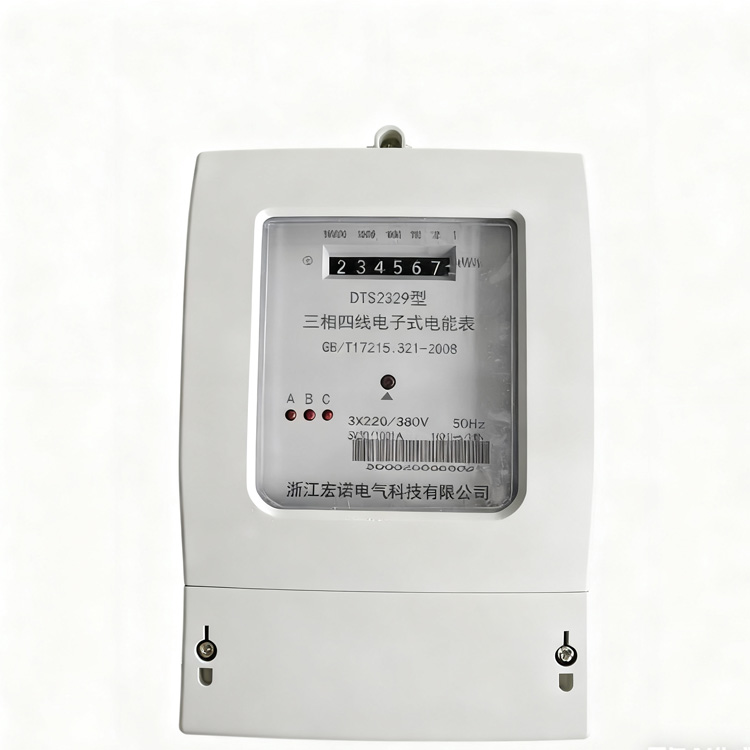

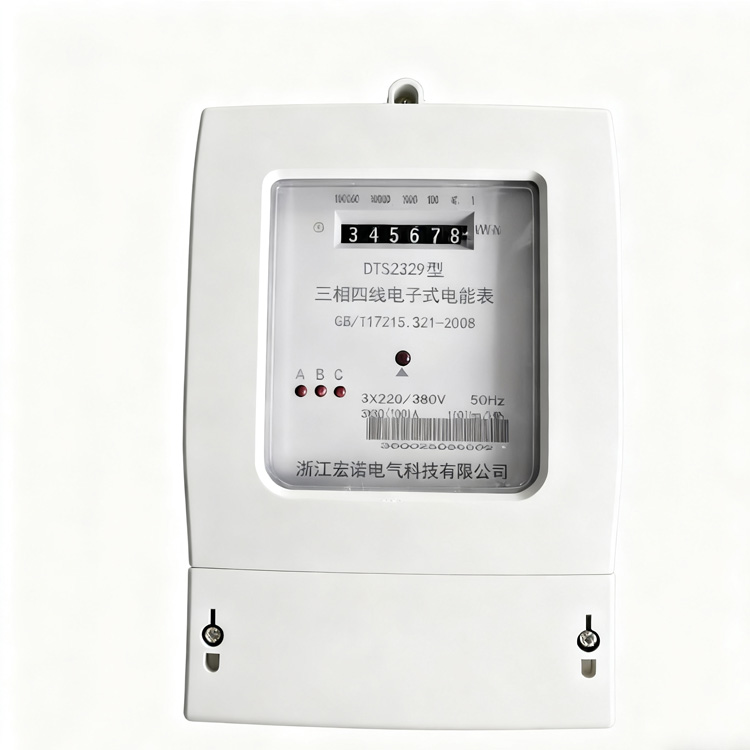

• DTS2329三相电子式电能表宏诺

    详细信息

     品牌：宏诺  型号：DTS2329  加工定制：是
     类型：电子式  基本电流：5 A 准确度等级：1.0级
     参比电压：220/380 V 电流倍率：4倍  显示方式：液晶显示
     频率：50 Hz 最大电流：100 A 装箱数：30只
    1. 概述
    DTS23291. 概述
    DTS2329三相电子式电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术全新研制开发的三相四线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级有功电能表的相关技术要求，
    2.规格型号及技术指标
       2.1规格型号
    型  号 准确度等 级 参比电压
    Un    		 额定
    电流Ib    		 接入
    方式    		 仪表常数imp/kWh 接线方式

    DTS2329
    DSS2329
         		 1级或
    2级
    3×220/380V
    3×/380V
         		 1.5(6) 互感式 见标牌，以实际为准。 见接线图
    10(100) 直接式
    注：特殊规格可以定制。
       2.2基本误差（平衡负载误差极限）
    电 流 值 功率因素(COSφ) 基本误差(％)
    直接接通仪表 经互感器仪表 1 2
    0.05Ib≤I<0.1Ib 0.02Ib≤I<0.05Ib 1.0 ±1.5 ±2.5
    0.1Ib≤I≤Imax 0.05Ib≤I≤Imax 1.0 ±1.0 ±2.0
    0.1Ib≤I<0.2Ib 0.05Ib≤I<0.1Ib 0.5(感性) 0.8(容性) ±1.5 ±2.5
    0.2Ib≤I≤Imax 0.1Ib≤I≤Imax 0.5(感性) 0.8(容性) ±1.0 ±2.0
    2.3不平衡负载误差
    电 流 值 功率因素(COSφ) 基本误差(％)
    直接接通仪表 经互感器仪表 1 2
    0.1Ib≤I≤Imax 0.05Ib≤I＜Imax 1.0 ±2.0 ±3.0
    0.2Ib≤I≤Imax 0.1Ib≤I＜Imax 0.5(感性)  ±2.0 ±3.0
    注：（Ib额定电流Imax*大电流）
       2.4起动
           在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能连续计量电量。
       2.5潜动
           电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
    2.6电压范围
       正常工作电压：0.9Un-1.1Un
       极限工作电压：0.8Un-1.15Un
    2.7功耗
        电压线路功耗：≦2W和10VA
    电流线路功耗：≦4.0VA
    3.主要结构及工作原理
    本系列单相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺制造的新型仪表。
    3.1工作原理图
    电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。
    脉冲输出宽度为80±20ms


    3.2 外型安装尺寸及强电接线图
    外型尺寸：高220mm X长145mm X厚70mm

    系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术全新研制开发的三相四线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级有功电能表的相关技术要求，
    2.规格型号及技术指标
       2.1规格型号
    型  号 准确度等 级 参比电压
    Un    		 额定
    电流Ib    		 接入
    方式    		 仪表常数imp/kWh 接线方式

    DTS2329
    DSS2329
         		 1级或
    2级
    3×220/380V
    3×/380V
         		 1.5(6) 互感式 见标牌，以实际为准。 见接线图
    10(100) 直接式
    注：特殊规格可以定制。
       2.2基本误差（平衡负载误差极限）
    电 流 值 功率因素(COSφ) 基本误差(％)
    直接接通仪表 经互感器仪表 1 2
    0.05Ib≤I<0.1Ib 0.02Ib≤I<0.05Ib 1.0 ±1.5 ±2.5
    0.1Ib≤I≤Imax 0.05Ib≤I≤Imax 1.0 ±1.0 ±2.0
    0.1Ib≤I<0.2Ib 0.05Ib≤I<0.1Ib 0.5(感性) 0.8(容性) ±1.5 ±2.5
    0.2Ib≤I≤Imax 0.1Ib≤I≤Imax 0.5(感性) 0.8(容性) ±1.0 ±2.0
    2.3不平衡负载误差
    电 流 值 功率因素(COSφ) 基本误差(％)
    直接接通仪表 经互感器仪表 1 2
    0.1Ib≤I≤Imax 0.05Ib≤I＜Imax 1.0 ±2.0 ±3.0
    0.2Ib≤I≤Imax 0.1Ib≤I＜Imax 0.5(感性)  ±2.0 ±3.0
    注：（Ib额定电流Imax*大电流）
       2.4起动
           在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能连续计量电量。
       2.5潜动
           电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
    2.6电压范围
       正常工作电压：0.9Un-1.1Un
       极限工作电压：0.8Un-1.15Un
    2.7功耗
        电压线路功耗：≦2W和10VA
    电流线路功耗：≦4.0VA
    3.主要结构及工作原理
    本系列单相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺制造的新型仪表。
    3.1工作原理图
    电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。
    脉冲输出宽度为80±20ms


    3.2 外型安装尺寸及强电接线图
    外型尺寸：高220mm X长145mm X厚70mm
